金型エンジニアリングサービス
Mold engineering Service
コンセプト
Concept
- 圧倒的な開発速度の短縮と、ボーダーレスな開発支援。

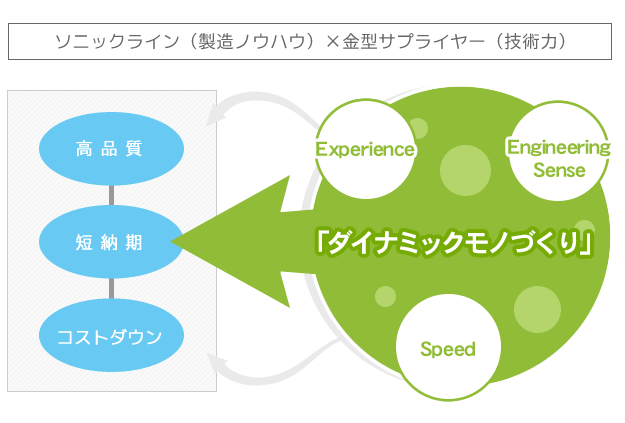

- ソニックラインは、これまでに蓄積した製造ノウハウを活かして金型を効率良く形づくるための条件を考慮し、お客様の意図した通りの金型を短期間に完成することが可能です。高いレベルで製品を形作る国内外の金型サプライヤーの技術とソニックラインで蓄積されてきた製造ノウハウを合致させ、プラスチック金型における設計から加工・組立・成形・製品測定までのシステムの一貫性を実現させています。また金型の品質保証としてメンテナンス・設計変更に伴う調整・修正等の案件も社内設備にて対応可能です。
3D-CADの導入・工程間の3次元データの一体化、またこれまでの量産工程で培った経験を活かすことでスピーディーな量産立ち上げを実現しています。設計から製造までの全工程の一貫したネットワーク管理により、ハイレベルなお客様のご要望にも適確にお応えし、更なる｢高品質｣｢短納期｣｢コストダウン｣をお届けいたします。新しいモノづくりのスタイルを創り上げ、お客様が頼れる真のエンジニアリングパートナーとして、製品開発工程の効率化を可能にします。
テクニック
Technique
- 培われた匠の技術とノウハウ。
- 当社の金型サプライヤーではCNC高速マシニング・ワイヤーカット・放電加工機を始めとする各種NC機器などを駆使し高性能の金型製作を可能にしています。
サプライヤーとの打ち合わせを基に豊富な経験材料をもつ管理スタッフより形状・デザインや素材などを能動的に提案し、三次元CAD/CAMでの複雑な形状のプラスチック金型の製作をご提供いたします。
連続成形上、問題となりうる箇所の改善、金型コスト削減の考案など、今までに培った匠のノウハウを駆使し、3次元CADによる理想的な製品形状・金型形状・素材をご提案いたします。
お客様との綿密な打ち合わせはもちろん高付加価値を生み出すために、既成概念にとらわれない様々な角度からのアプローチによってより良いモノづくりを追求します。 当社金型サプライヤーの熟練エンジニアの設計・開発力に加え、ソニックラインの経験で培われた創造力が合わさることで、どんなご要望にも柔軟に対応することが可能です。 また量産中においても経験を積んだ専門スタッフにより、破損した金型の修理・メンテナンスも社内で対応しております。
加工分類・設備一覧
| プラスチック金型設計 | 金型の種類 | 射出成形金型 |
| インサート成形金型 | ||
| 試作金型 | ||
| 設計／プログラミング | NCデータ作成 | |
| 3Dモデリング | ||
| プラスチック金型製作 | 機械加工 | 社内設備 |
| マシニング加工 | ||
| 汎用フライス加工 | ||
| ワイヤー加工 | ||
| 放電加工 | ||
| 研磨加工 | ||
| 旋盤加工 | ||
| 穴加工 | ||
| サプライヤー設備 | ||
| マシニング加工 | ||
| NCフライス加工 | ||
| 汎用フライス加工 | ||
| タッピング加工 | ||
| ワイヤー加工 | ||
| 放電加工 | ||
| レーザー溶接 | ||
| アルゴン溶接 | ||
| 細穴加工 | ||
| 研磨加工 | ||
| 成形対応ｔ数 | 50ｔ～650ｔ | |
| 被加工材 | 鉄・アルミ合金・ZAS | |
金型製作工程
金型設計

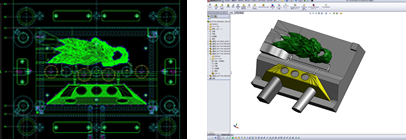

3DCADにより、製品形状・成形性の検証を行い、短納期に対応ができる型構造を検討し金型設計を行います。
加工検討
納期や製品の内容等を検討し、各部門の加工に回します。
 |
 |
| マシニングセンター 3D設計されたデータを用いて、加工データを作成し、切削加工で納期の短縮を図ります。 |
ワイヤーカット 穴加工、入れ子の抜き加工及びピース輪郭加工を1um単位の精密加工を行います。 |
 |
 |
| フライス マシニングセンターやワイヤーカットの前段取りを行い、タップ加工を行います。 |
放電加工 切削加工等出来ない部分や硬い鋼材等の精密金型等の加工に使用します。 |
磨き
入れ子の鏡面磨きや離形の為の磨きなど、精密な磨きを行います。
組立
製品の形状やお客様の指定金型仕様等最終確認をして、試作トライを行います。
品質保証
確認・調整
当社へ金型移管後、社内エンジニアにて出荷確認・金型の調整を行います。またトライ品の寸法確認など社内にて万全の品質保証体制を整えております。

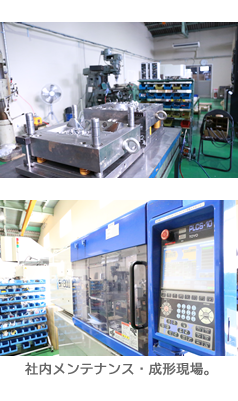

金型組立・保守・メンテナンス
- 経験を積んだ専門スタッフが組立て・調整を行うことで高い信頼性のおける金型として完成させ納品しております。ハイクオリティ設備と優秀なスタッフが高品質な金型を作り上げます。金型の品質保証としては社内成形機にて確認トライを実施しています。
また、量産にも幅広く対応しているソニックラインでは、量産時に破損した金型の修理・メンテナンスも社内で対応可能です。

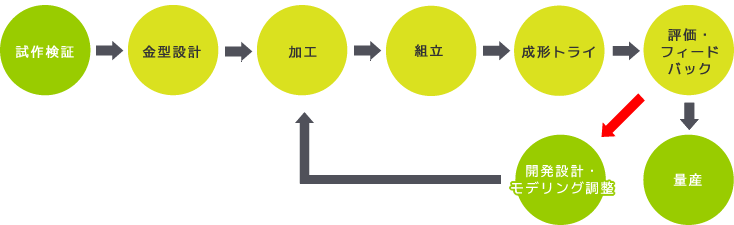

フロー
Flow
